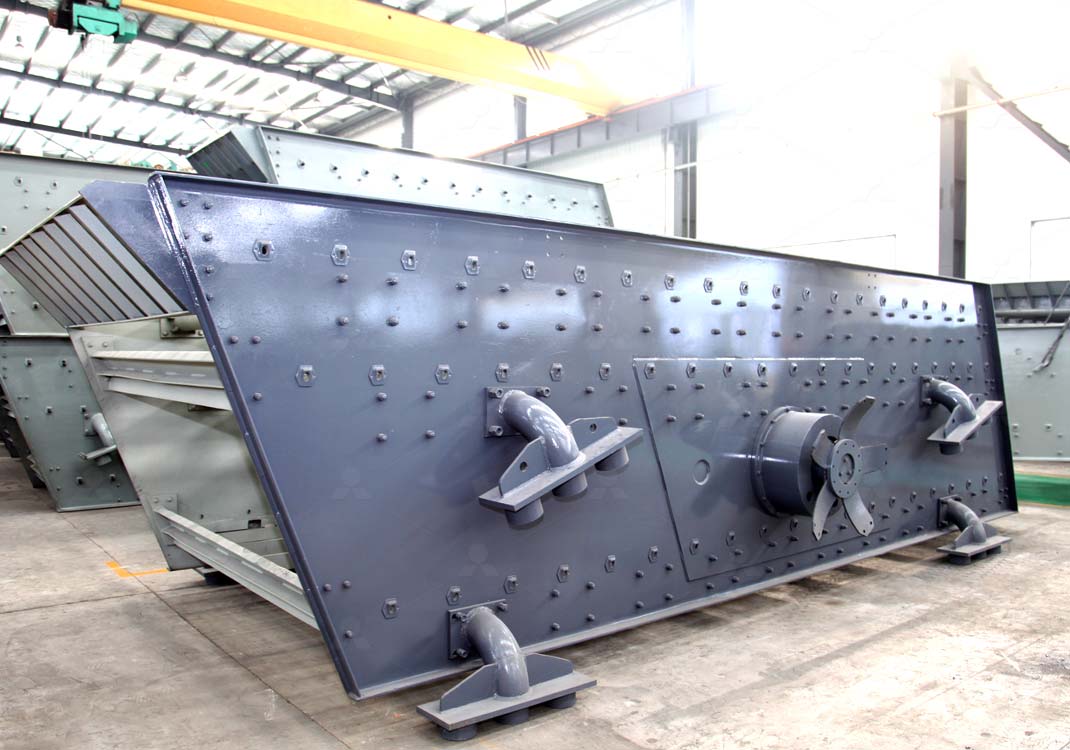

Crible vibrant YKN
1. Caractéristiques du crible vibrant YKN
La liaison entre le moteur et le vibrateur est assurée par un accouplement flexible, ce qui permet une transmission du couple sans transfert de force axiale et une meilleure stabilité de fonctionnement.
Structure optimisée
Le cadre du crible est optimisé par la technologie d'analyse par éléments finis. La plaque latérale adopte des pièces de flexion globales, ce qui limite les fissures de soudure. Grâce au réglage du nombre de blocs excentriques, le vibrateur peut répondre aux exigences de différentes forces d'excitation et d'amplitude.
Entretien facile
Cette série de cribles vibrants adopte une structure à courroie crantée synchrone, plus légère et plus facile d'entretien qu'un engrenage synchrone. Le vibrateur adopte une structure à blocs excentriques externes, plus facile à installer et à démonter qu'un vibrateur à arbre excentrique et plus facile d'entretien. Grâce à la liaison par joint universel, l'installation est plus flexible.
2. Principe de fonctionnement
Le crible vibrant circulaire de la série YKN est un système de criblage à vibrations forcées monobloc composé d'un caisson de criblage, d'un excitateur et d'un ressort. En fonctionnement, le moteur entraîne l'excitateur via l'arbre intermédiaire et l'accouplement flexible. Son bloc excentrique tourne rapidement, générant ainsi une force d'excitation qui entraîne le caisson de criblage en vibration continue. Le matériau est projeté en continu sur la surface inclinée du crible. Lorsqu'il est projeté, le matériau se superpose et, en tombant au contact de la surface du crible, les granulés passent à travers le tamis, effectuant ainsi un processus de classification répété.
Spécifications - Données techniques
| Modèle | Surface de tamis (m²) |
Angle d’installation (°) |
Taille de mailles (mm) |
Matière à traiter (mm) |
Fréquence de vibration (r/min) |
Amplitude double(mm) |
Puissance de moteur (kW) |
Capacité de production (t/h) |
| 2YKN1860 | 2×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 3YKN1860 | 3×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 4YKN1860 | 4×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 30 | 70~400 |
| 2YKN2160 | 2×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 100~600 |
| 3YKN2160 | 3×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 100~600 |
| 4YKN2160 | 4×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 100~600 |
| 2YKN2460 | 2×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 150~850 |
| 3YKN2460 | 3×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 150~850 |
| 4YKN2460 | 4×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 150~850 |
| 2YKN3072 | 2×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×37 | 200~1200 |
| 3YKN3072 | 3×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×37 | 200~1200 |
| 2YKN3672 | 2×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 3YKN3672 | 3×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 2YK3X2675 | 2×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 3YK3X2675 | 3×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 2YKN3075 | 2×22.5 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×37 | 200~1200 |
| 3YKN3075 | 3×22.5 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×37 | 200~1200 |
