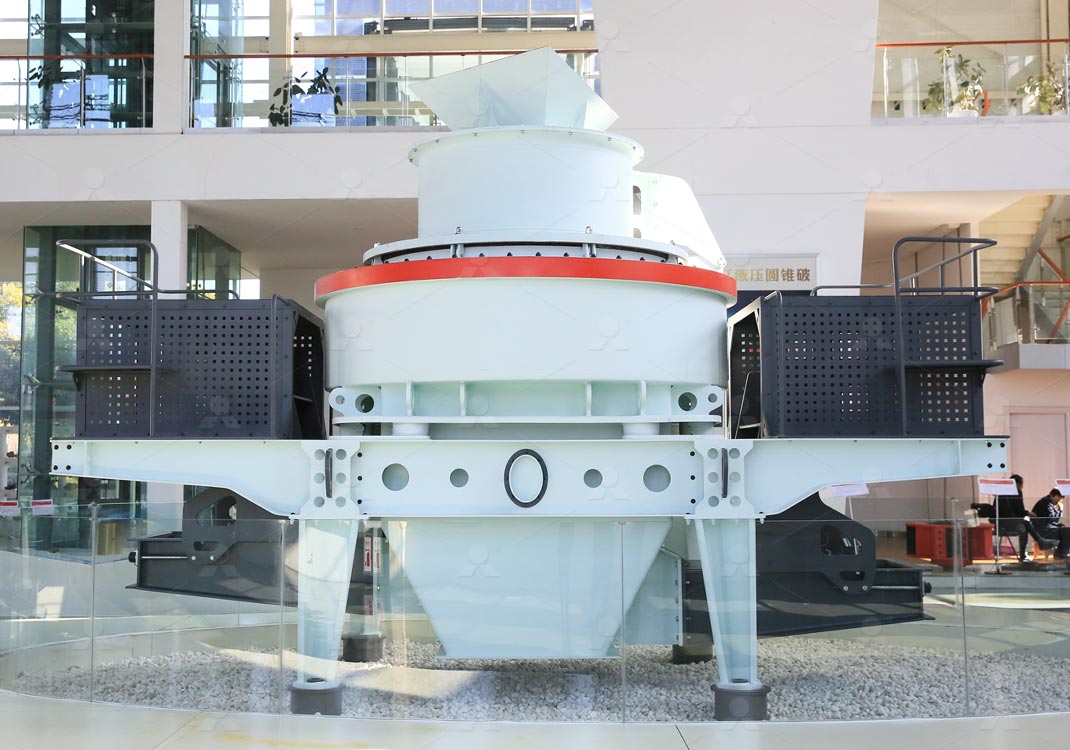

1. Caractéristiques du concasseur à percussion à arbre vertical

Nouvelle conception, concassage efficace
La structure de la turbine adopte une conception à quatre ouvertures pour améliorer le débit de matériau. Comparé à une turbine à trois ouvertures, le rendement de concassage est amélioré de 20 %.

Mise à niveau technologique, réduction des coûts et augmentation des bénéfices
Le mode de fonctionnement « concassage entre les matériaux » est adopté pour réduire le type de matériau résistant à l'usure et le coût, et adapter la structure et la fabrication de la turbine. Par rapport aux équipements précédents, la durée de vie de la turbine est augmentée de 30 à 200 % pour un même matériau.

Conception unique, assurance qualité
La structure spéciale des roulements à cartouche étanche des pièces de transmission empêche les fuites, a obtenu trois brevets nationaux ; les roulements de qualité réduisent les pannes de transmission.

Fonctionnement efficace, entretien facile
Nouveau dispositif de levage facilitant la maintenance de l'équipement, réduisant ainsi la main-d'œuvre ; sa conception minimaliste prévient efficacement le blocage en cas de forte teneur en humidité de la matière première, réduisant les temps d'arrêt et assurant un fonctionnement efficace.

2. Principe de fonctionnement

Le moteur entraîne l'arbre principal pour faire tourner la turbine à grande vitesse. Le matériau entrant dans la turbine accélère et est éjecté dans la chambre de broyage, puis entre en collision avec le revêtement formé dans la chambre. L'énergie cinétique générée par l'accélération est convertie en énergie nécessaire au broyage et au façonnage. Le matériau est recyclé plusieurs fois dans la chambre de broyage. Après plusieurs broyages et façonnages, le fonctionnement du tourbillon gazeux assure un broyage et un façonnage constants. Le produit final est évacué par la sortie inférieure de la machine. Cette méthode de broyage, appelée « broyage entre les matériaux », est utilisée pour le façonnage des matériaux. Cette machine propose également une autre méthode de broyage, « broyage entre le matériau et le revêtement ». La différence avec le « broyage entre les matériaux », est la suivante : après éjection de la turbine, le matériau entre en collision avec le revêtement installé dans la chambre de broyage. Après l'impact, le matériau est évacué directement par la sortie inférieure de la machine et n'est pas recyclé plusieurs fois dans la chambre de broyage. Cette méthode de concassage est principalement utilisée pour le concassage (cible pour un rapport de concassage élevé).
