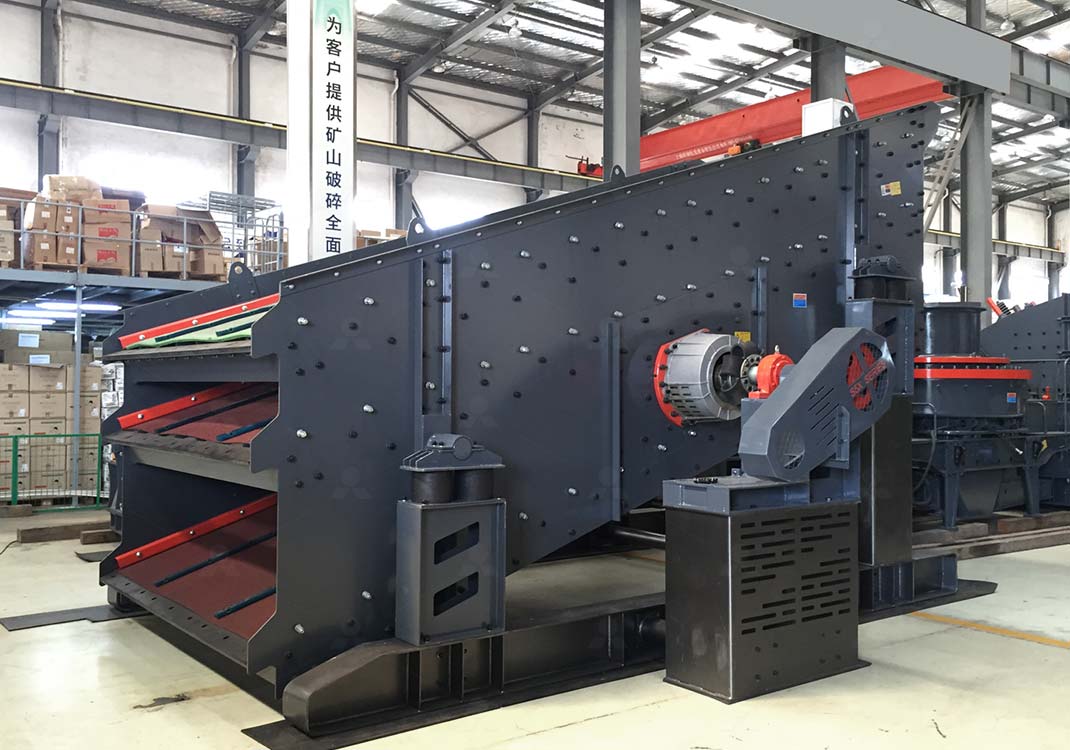

1. Caractéristiques du crible vibrant S5X

Force vibratoire améliorée
Adoptant une conception et des techniques de fabrication de pointe, le crible présente une force vibratoire (force G) améliorée. Il offre une capacité de charge élevée et une capacité de criblage plus efficace.

Excitateur hyper-énergie SV
L'excitateur hyper-énergie SV est une configuration standard pour les cribles vibrants de la série S5X. Il offre un rendement élevé et une fiabilité à toute épreuve. Les quatre modèles d'excitateur SV1 à SV4 permettent d'ajuster la quantité de masse d'équilibrage et de s'adapter aux différentes exigences de force d'excitation des cribles vibrants. Les pièces de rechange sont interchangeables, universelles, standard et modulaires.

Analyse par éléments finis
Le cadre du crible adopte une analyse par éléments finis, ce qui permet de concevoir l'intensité, l'équilibrage des masses et le contrôle des contraintes de fatigue avec une marge de sécurité.

Performances stables
Le moteur d'entraînement et l'excitateur sont dotés d'un entraînement flexible, garantissant un fonctionnement fluide et stable.

Durée de vie prolongée
Le cadre latéral du crible est exempt de soudures et son support est équipé de ressorts en caoutchouc. Une goulotte d'alimentation de 400 mm de long, une plaque en caoutchouc de 25 mm d'épaisseur et une feuille de protection de poutre de 5 mm garantissent une durée de vie prolongée.

2. Principe de fonctionnement

Le crible vibrant S5X est principalement composé d'un caisson, de supports à ressorts, de roulements, de vibrateurs, d'une transmission, d'un moteur, de roulements de transmission et d'autres composants. Le crible vibrant S5X est une machine supportée par des ressorts, bloquant les vibrations excentriques comme source d'excitation et générant une force d'excitation par la rotation de l'excentrique, ce qui entraîne un mouvement alternatif circonférentiel du caisson. Les matériaux sur la surface inclinée du tamis effectuent des mouvements de va-et-vient circulaires, en comparant à plusieurs reprises les mailles du tamis, les plus petites que celles du matériau traversant le tamis et les plus grandes que celles des mailles restantes, complétant ainsi le processus de criblage.
