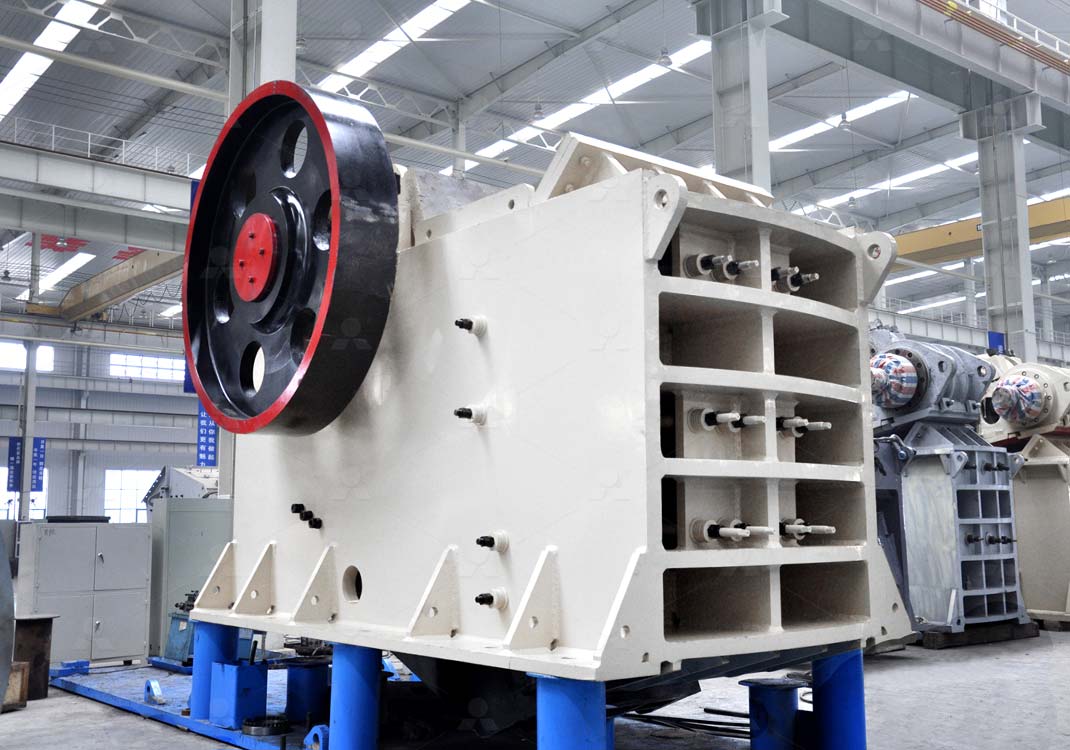

Concasseur à mâchoires PE

Short Description:

Le concasseur à mâchoires joue toujours un rôle important en tant que premier processus de la ligne de concassage des pierres. Cette machine possède une chambre de broyage optimisée, un arbre excentrique lourd et une plaque de mâchoire en acier à haute teneur en manganèse, ce qui lui confère les avantages d'une grande efficacité, d'une forte capacité de broyage et de faibles coûts d'investissement.

Application: Mines, métallurgie, construction, autoroutes, chemins de fer, conservation de l'eau, etc.
Advantages: Structure simplifiée, entretien facile

Send email to us Download as PDF

Product Details

Get Quotation

Principe de fonctionnement
Le moteur transmet la puissance par l'intermédiaire d'une courroie et entraîne la mâchoire mobile dans un mouvement périodique vers la mâchoire fixe par l'intermédiaire de l'arbre excentrique. L'angle entre la plaque à genouillère et la plaque de la mâchoire mobile augmente lorsque la mâchoire mobile se déplace. La mâchoire mobile se déplace donc vers la mâchoire fixe. Les produits seront broyés au cours de ce processus. L'angle entre la plaque à genouillère et la mâchoire mobile diminue lorsque la mâchoire mobile se déplace vers le bas, la mâchoire mobile quitte la mâchoire fixe par l'intermédiaire de la tige de traction et du ressort, et le produit broyé final est évacué par la sortie.

Spécifications - Données techniques

Modèle	Taille d’entrée maximale (mm）	Cadre de Taille ouverture de sortie (mm)	Capacité(T/h)	Puissance de moteur(kW)	Dimension (mm)	Poids(t)
PE250×400	200	20-60	5-20	15(20)	1150×1275×1240	2.8
PE250x1000	210	15-50	15-50	30(40)	2790x2670x1380	6.5
PE400×600	350	40-100	15-60	30(40)	1700×1732×1653	6.5
PE500×750	425	50-100	50-100	55(75)	2035×1921×2000	10.3
PE600×900	500	65-160	60-130	75(100)	2290×2206×2370	16
PE750×1060	630	80-140	110-250	110(150)	2620×2302×3110	27
PE900×1200	750	100-200	160-380	130(175)	3789×2826×3025	46.5
PE1000×1200	850	200-300	315-550	130(175)	3889×2826×3025	56
PE1200×1500	1000	150-350	400-800	200(270)	4930X3148X3560	88
