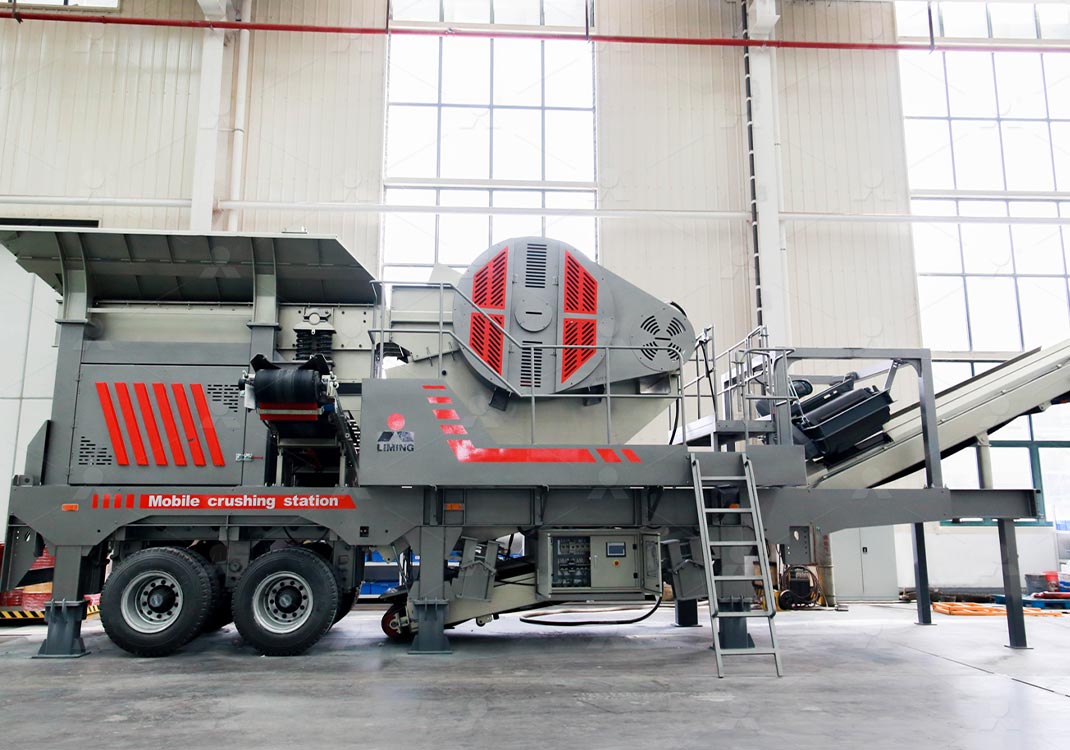

Concasseur mobile de la série NK
Différents modes de fonctionnement
La station de concassage mobile NK peut être divisée en concasseur à mâchoires primaire mobile, concasseur moyen mobile et crible vibrant mobile. La station mobile NK peut être assemblée en fonction des besoins des clients, ce qui lui confère une plus grande applicabilité et un champ d'application plus large.
Conception modulaire
En changeant la machine principale, il est possible d'assembler rapidement la station de concassage mobile requise. Le coût d'investissement peut être réduit et le cycle de préparation peut être raccourci. Il peut satisfaire les besoins diversifiés des clients.
Fonctionnement intelligent
La station de concassage mobile NK adopte un système de contrôle automatique intelligent intégré, qui est plus pratique à utiliser et plus précis à ajuster. Il est facile de contrôler l'ensemble du processus de concassage.
Machine principale personnalisée
La machine principale équipant la station de concassage mobile NK est spécialement conçue pour les concasseurs mobiles. Elle présente l'avantage d'offrir des performances fiables, une grande capacité, une utilisation élevée de l'énergie et une maintenance aisée.
Mise en service rapide
La conception de la jambe fixe ajustable permet d'éviter l'installation de fondations. Les composants aériens n'ont pas besoin d'être démontés, ce qui élimine le processus d'installation sur site. Il n'y a pas de convoyeur à bande externe, et le site de production n'a pas besoin de grue ni de convoyeur à bande, de sorte que le concasseur mobile peut être rapidement installé et mis au point.
Facilité d'entretien
Le crible vibrant adopte un mode d'autolubrification à l'huile fine et peut être remplacé tous les 8 mois, ce qui permet d'économiser l'huile de lubrification et les coûts de main-d'œuvre.
Spécifications - Données techniques
| Paramètres de la station mobile de concasseur grossier | Concasseur Mobile NK75J | Concasseur Mobile NK100E | Concasseur Mobile NK1213C | |
| Puissance | 141.4kW | 138.5kW | 228.5 kW | |
| Poids | 39T | 35T | 31T | |
| Capacité | 150-350t/h | 150-350t/h | 150-300t/h | |
| Trémie d’alimentation | Volume | 6m³ | 6m³ | 6m³ |
| Largeur | 2500mm | 2500mm | 2500mm | |
| Alimentateur Vibrant | Modèle | FK0936 | FK0936 | FK0936 |
| Largeur de Chargement | 960mm | 960mm | 960mm | |
| Longueur de Chargement | 3600mm | 3600mm | 3600mm | |
| Concasseur | Modèle | Concasseur à Mâchoire PE3040 | Concasseur à Mâchoire PE3040 | Concasseur à Percussion CI5X1213 |
| Puissance du moteur | 110kW | 110kW | 200kW | |
| Profondeur d’alimentation | 760mm | 760mm | – | |
| Largeur d’alimentation | 1000mm | 1000mm | – | |
| Taille maximale d’alimentation | 680mm | 680mm | 550mm | |
| Sortie de décharge | 70-150 | 70-150 | >30mm | |
| Courroie de Décharge | Largeur de la courroie | 1000mm | 1000mm | 1000mm |
| Hauteur de décharge | 2950mm/3500mm | 3639mm | 3639mm |
| Paramètres de la station mobile de concasseur moyen | Concasseur Mobile NK300H | Concasseur Mobile NK1213 | |||
| (Pas de pré-criblage) | (Avec retour criblage) | (Pas de pré-criblage) | (Avec retour criblage) | ||
| Puissance | 283kW | 323.5kW | 231.5kW | 272kW | |
| Poids | 34T | 42T | 29T | 37T | |
| Capacité | 110-440t/h | 110-440t/h | 150-300t/h | 150-300t/h | |
| Machine Principale | Modèle | Concasseur à Cône HPT300 | Concasseur à Cône HPT300 | Concasseur à Percussion CI5X1213 | Concasseur à Percussion CI5X1213 |
| Taille maximale d’alimentation (mm) | 220mm | 220mm | 300mm | 300mm | |
| Puissance | 220kW | 220kW | 200kW | 200kW | |
| Crible Vibrant | Modèle | – | SKX1536 | – | SKX1536 |
| Puissance | – | 15kW | – | 15kW | |
| Vitesse de Rotation | – | 1000r/min | – | 1000r/min | |
| Intensité de Vibration | – | 4.5G | – | 4.5G | |
| Taille de la surface du crible (largeur X longueur) | – | 1500 X 3600mm | – | 1500 X 3600mm | |
| Convoyeur à Bande | Largeur du convoyeur à bande d’alimentation | 1000mm | 1000mm | 1000mm | 1000mm |
| Largeur du convoyeur à bande de déchargement de la machine principale | 1000mm | 1000mm | 1000mm | 1000mm | |
| Largeur de la bande transporteuse de criblage | – | 500mm | – | 500mm | |
| Largeur du convoyeur de retour | – | 500mm | – | 500mm | |
| Largeur du convoyeur à bande de déchargement | – | 1200mm | – | 1200mm | |
| Hauteur du convoyeur à bande de déchargement finie | 3334mm | 3124mm | 3334mm | 3124mm | |
| Paramètres de la station mobile de crible vibrant | Crible Vibrant SKX1860 (2 couches / 3 couches) | |
| Puissance | 72/79.5 kW | |
| Poids | 27/31T | |
| Capacité | 70-600t/h | |
| Crible Vibrant | Puissance | 22kW |
| Taille de la surface du crible (largeur X longueur) | 1800X6000mm | |
| Vitesse de Rotation | 1000r/min | |
| Intensité de Vibration | 4.5G | |
| Convoyeur à Bande | Largeur du convoyeur à bande d’alimentation | 1000mm |
| Largeur du convoyeur à bande latérale | 650mm | |
| Largeur du convoyeur à bande de déchargement | 1200mm |
Note: les paramètres techniques sont sujets à changement sans préavis.
Conseils d'entretien
L’équipement doit être lubrifié conformément aux exigences, et vous devez prêter attention à la température de l’huile, à la pression de l’huile, au débit et à d’autres paramètres.
Lorsque des bruits ou des vibrations excessifs se produisent pendant le fonctionnement, il convient d’arrêter l’équipement et de l’inspecter rapidement.
Soyez attentifs à la qualité du produit et à la productivité, afin de résoudre le problème dès qu’il est détecté.
